成果简介：

本成果的消防阀门包括本体、角度传感器、传动机构和数据传输模块。由阀门本体上的角度传感器完成转杆转动角度信息采集，采集的信息通过数据传输模块发送到软件平台或云平台上，经软件算法模型计算获得阀门开度信息，实现阀门开度的连续监控。本成果对阀门开度进行精准掌握，既能为水系统管网日常状态的评价提供数据支撑，又能在火灾救援时为外部救援力量精准掌控固定系统管网实时状态提供支持，有效解决了利用微动开关采集的消防信号阀门造成只能输出阀门的单一开度点的现状，导致不能满足阀门开度连续监控要求的现实需求问题，为系统实时监测及异常诊断技术提供了智能硬件支撑。

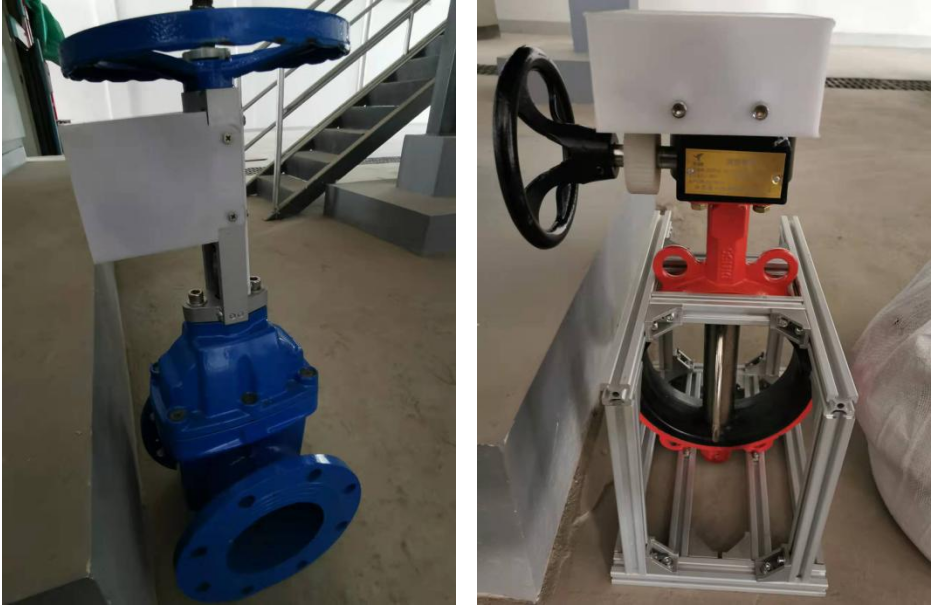

成果图片：

功能特点：

本成果日常状态下，通过简单可靠的齿轮连接机构连接角度传感器，角度传感器具有较高的采集精度及控制器具有较密集的采样频率。角度信息通过数据传输模块的发送端经过有线或无线传输手段传输至数据传输模块的接收端，可实现较远距离传输。经软件算法模型计算后连续获取阀瓣开度状态信息。总控端可实现阀门非法调整报警，包含电路及阀门角度。巡检模式下，可实现手持移动终端（手机，平板等）对阀门角度采集功能进行检测确认。控制端可实现设置角度传感器参数及存储等信息、设置报警阈值、清除警报等操作。应急状态时，数据传输模块硬件含数据缓存单元和不间断电源单元，可实现数据传输模块的断电保护和断电后重新上电。

技术指标：

本成果涵盖的阀门类型包含消防闸阀、消防蝶阀；阀门开度监控范围0—100%；角度传感器分辨率0.01°；最小监测频率100Hz；无线端工作频率210-930MHz；最远传输距离10km；电源、电池均可供电。

适用领域：

本成果适用于给水系统、自动喷水灭火系统、消火栓系统等管网设置信号阀门的位置。
